Комплект заземлення: для чого потрібен, з чого складається, як правильно вибрати

Значення системи заземлення

Система заземлення — це невід’ємна частина будь-якої електроустановки, що забезпечує:

• захист людей від ураження електричним струмом;
• стабільну роботу електроприладів;
• відведення надлишкової напруги до ґрунту;
• зниження ризику пожежі у разі короткого замикання.

У сучасному будівництві без надійного заземлення не обходиться жоден об’єкт — від приватного котеджу до високотехнологічного підприємства.

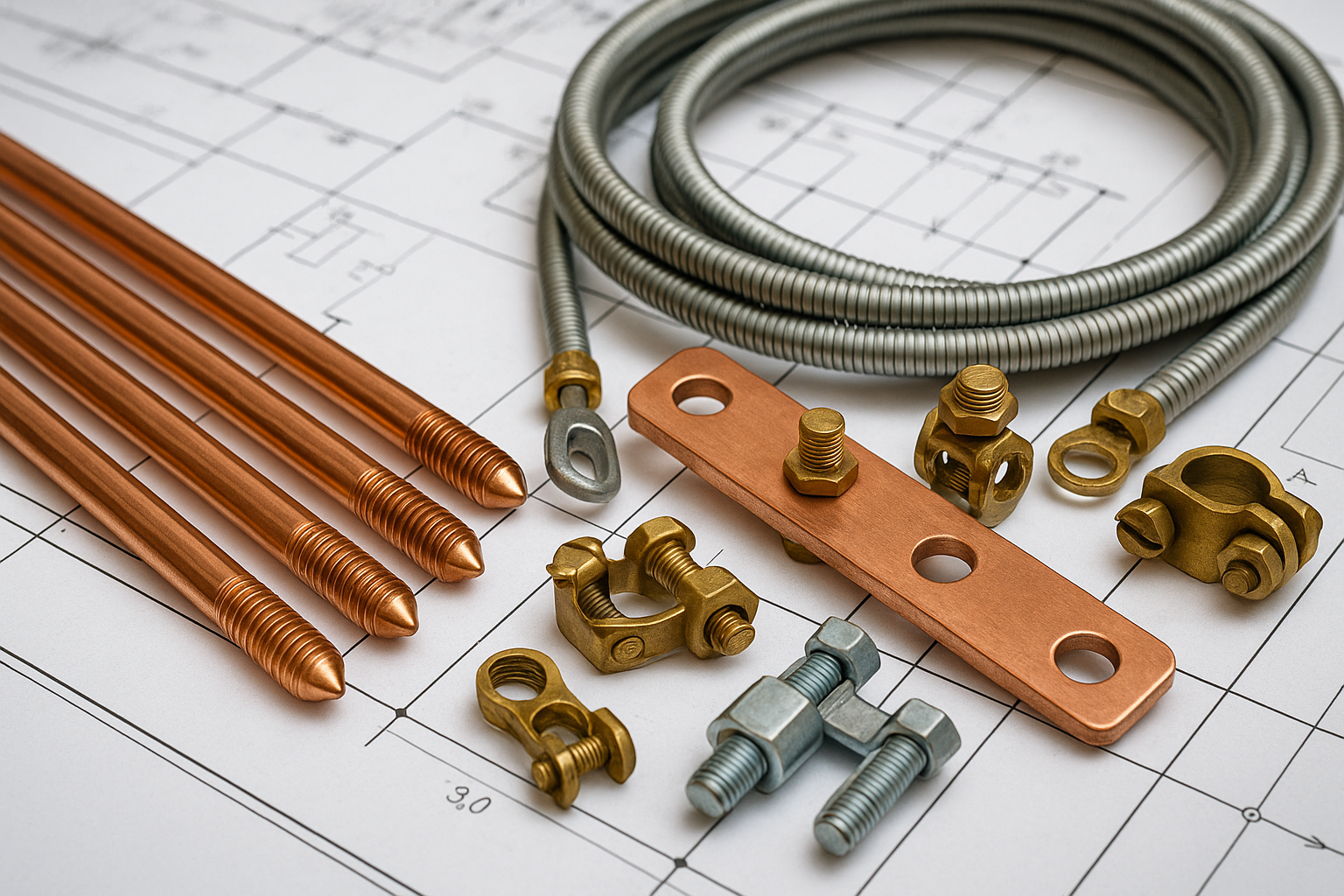

Складові системи заземлення

Комплектуючі підбираються з урахуванням типу ґрунту, кліматичних умов та особливостей об’єкта. Типовий комплект заземлення від OBO Bettermann може містити:

• вертикальні заземлювальні електроди;
• горизонтальні провідники або шини;
• болтові з’єднання та затискачі;
• оцинковані сталеві смуги або дроти;
• з’єднувальні муфти та клеми.

Правильний підбір і монтаж усіх компонентів гарантують ефективне розтікання струму навіть у складних умовах експлуатації.

Які функції виконує заземлення

Основні завдання будь-якої заземлювальної системи:

• відведення струму короткого замикання;
• захист від перенапруг;
• стабілізація електричного потенціалу;
• підвищення електробезпеки системи;
• робота у складі блискавкозахисту.

У випадку промислових або комерційних об’єктів система може виконувати додаткові функції — наприклад, забезпечувати екранування високочастотних перешкод.

Монтаж: чому важлива кваліфікація

Проєктування та монтаж заземлення повинні здійснюватися відповідно до норм ДСТУ та міжнародних стандартів. При цьому враховують:

• електротехнічні характеристики об’єкта;
• тип ґрунту (супіски, глина, суглинок, пісок тощо);
• глибину промерзання ґрунту;
• потребу у блискавкозахисті або його відсутність.

Самостійне встановлення без належного розрахунку може не тільки не дати ефекту, а й створити потенційну небезпеку.

Види заземлення

У практиці використовують кілька типів реалізації заземлювального контуру:

• Глибокі вертикальні електроди — ефективні в умовах обмеженого простору.
• Горизонтальні смуги або контури — покривають більшу площу, ефективні в умовах щільної забудови.
• Комбіновані системи — поєднання вертикального і горизонтального заземлення для максимальної ефективності.

Особливості експлуатації

При використанні заземлення на об’єктах з нестабільною вологістю або високою агресивністю ґрунтів важливо:

• обирати матеріали з антикорозійним покриттям;
• уникати неякісних з'єднань або слабких контактів;
• не використовувати несумісні метали (щоб уникнути гальванічної корозії);
• виконувати регулярні перевірки опору заземлювального контуру.

Обслуговування і перевірка

Система заземлення потребує регулярного обслуговування, яке включає:

• перевірку цілісності механічних з'єднань;
• вимірювання опору розтікання струму;
• усунення пошкоджень від корозії або механічних впливів;
• оновлення або заміну елементів, які вийшли з ладу.

Для критичних об’єктів доцільне встановлення систем моніторингу стану заземлення в режимі реального часу.
